1-1

設備屬性

設備名稱

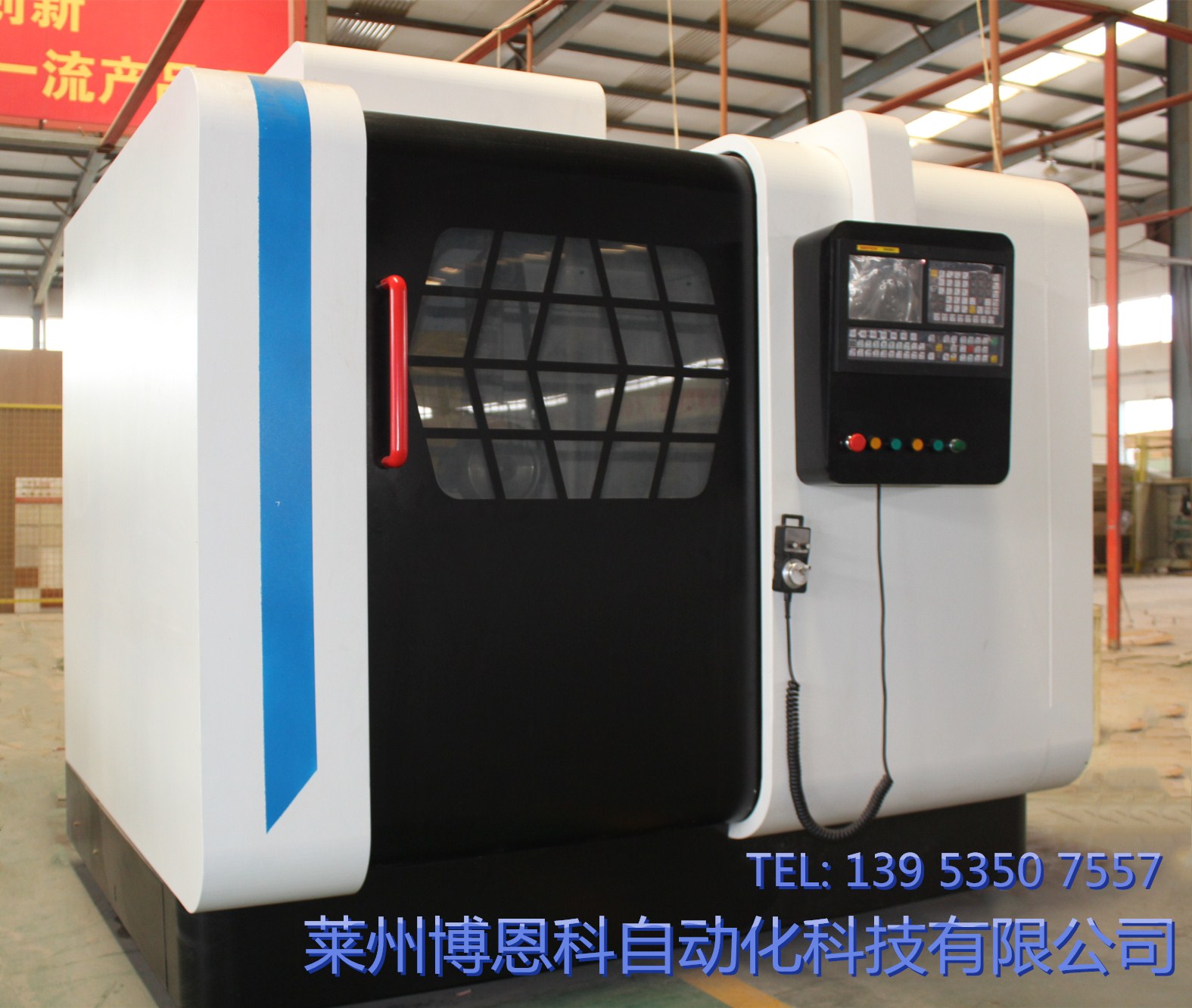

五金自動拋光機

1-2

設備型號

BNK-APM-5

1-3

設備用途

主要用于五金產品自動拋光

2-1

機床結構

床身單元

床身內部筋板設計合理，剛性好，吸震性好，經過嚴格的時效處理，消除內應力，不易變形

2-2

機床結構

采用臥式單工位；由X、Y、Z構成三坐標軸，在工作臺上增加兩個旋轉軸A、B軸。

2-3

工件軸

工件軸采用套筒式結構、采用P4級配對角接觸球軸承，工件軸徑向、端面跳動小于0.002mm、油脂潤滑。

2-4

工裝系統

專用工裝

2-5

上下料單元

人工上下料

2-6

拋光機構

主軸直接驅動拋光輪

2-7

潤滑單元

機床配有稀油集中潤滑系統（浙江勝祥產品），定時定量及時維護導軌和絲杠。導軌、滾珠絲杠潤滑采用自動潤滑泵，機床配置潤滑圖表。

2-8

防護罩單元

機床采用全封閉防護罩，防護罩空間尺寸大，便于調整、操作與維修

2-9

電柜單元

電箱與機床分開放置

2-10

操作箱單元

操作箱固定在機床的右前角并可旋轉一定角度

2-11

機床參數

1、機床總功率：10KW

2、工件電機功率：4KW,

3、 氣壓壓力：0.4-0.5 Mpa

4、機床占地面積：3000×2800mm

3-1

機床配置

控制系統

機床采用五軸控制系統，系統分辨率

0.001mm，進給精度0.001mm，伺服      軸手動對刀方便，附帶電子手輪一個。系統穩定可靠、能適應溫差、濕度變化較大的工作環境。具備加工產品記數功能，設置標準輸出、輸入接口。顯示器10.4吋。人機中文界面對話，顯示各種加工參數、位置，方便各參數調整和設置，并能顯示基本故障診斷。

3-2

低壓電器

標配正泰、德力西，可選配。

3-3

絲杠、導軌

品牌標配，可選配。

3-4

潤滑系統

浙江勝祥YET-B2P2-4

3-5

氣動系統

亞德客，可選配
